平行光管

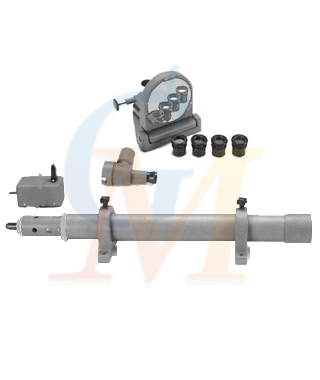

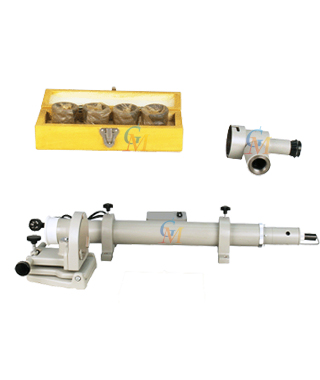

平行光管 型號：F550
用 途：
F550平行光管是通過它取得來自無遠的光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。
將附配的調整式平面反光鏡固定于被檢運動直線的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。
技術參數：
1、平行光管
焦 距（名義值） 550mm
口 徑 55 mm
相對孔徑 1：10
2、高斯目鏡
焦 距 44mm
放大倍數 5.7倍
3、儀器外形尺寸 680*150*135mm
4、重 量 7.5公斤
儀器裝箱件：
平行光管： 1臺
物鏡罩： 1只
木箱： 2只
星點板： 1板
2號鑒別率板： 1塊
3號鑒別率板： 1塊
玻羅板： 1板
高斯自準目鏡： 1塊
高整式平面反光鏡：1塊
燈泡2.1W/6V 2只（備泡1只）
