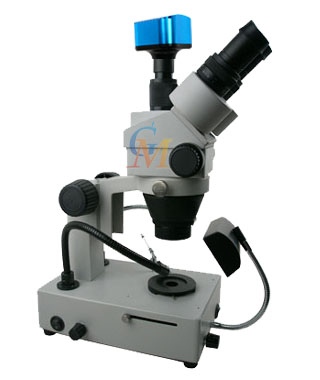

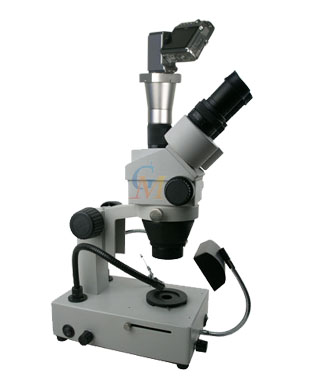

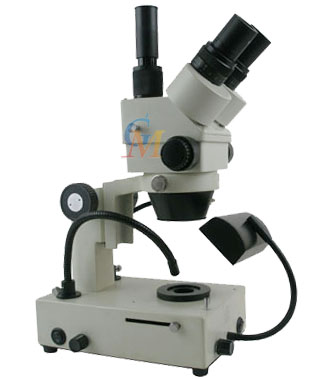

多功能寶石顯微鏡
多功能寶石顯微鏡 型號：GBS-530
GBS-530多功能寶石顯微鏡用途：
GBS-530多功能寶石顯微鏡采用LED燈泡、配備可充電聚合物鋰電池，使用時無電線外連，利落靈活。配置內藏式暗視場聚光鏡，可以移動，移進光路時為暗場照明，移出光路時為明場照明，暗場照明背景夠黑，明、暗視場轉換方便，只要撥動撥桿即可，可變光欄φ2-φ40MM。配備光纖照明、偏振裝置進行偏振觀察。可以在上面安裝分光鏡進行分光觀察（分光鏡為選購件）。
GBS-530多功能寶石顯微鏡技術參數：
l 物像共軛距離：350MM
l 瞳距調節范圍：55-75MM
l 體視夾角： 12°40′
l 視度調節范圍：±5屈光度
l 觀察傾斜角度:45°正像
l 物鏡變倍范圍: 0.7X-4.5X
l 目鏡倍率:WF10X
l 調焦范圍:60MM
l 照明:大功率(3W)LED燈
l 72只LED燈泡Φ5
l 可充電電池電壓:3.7V
l 充電器輸入電壓:AC110-240V
l 充電器輸出電壓:DC4.3V
GBS-530多功能寶石顯微鏡標準配置：
1. 主機架
2. 三目觀察頭
3. WF10X廣角目鏡
4. 調焦機構
5. 暗視場聚光鏡
6. 寶石夾
7. 眼罩
8. 黑白板(Φ95mm)
9. 玻璃平臺(Φ95mm)
10. 充電器
11. 適配鏡
總放大倍數參考表：
| 輔助物鏡(X) | 0.5X | 0.75X | 無 | 1.5X | 2X | ||
| 工作距離 | 156 | 102 | 95 | 44 | 30 | ||
| 攝 影 目 鏡 |
WF10X Φ22MM |
總放 大倍數 |
3.5X-22.5X | 5.3X-33.8X | 7X-45X | 10.5X-67.5X | 14X-90X |
| 物方視場直徑 | 62.8-9.2 | 41.5-6.5 | 31.4-4.6 | 20.8-3.3 | 15.7-2.3 | ||
|
WF15X Φ16MM |
總放 大倍數 |
5.3X-33.8X | 7.9X-58.6X | 10.5X-67.5X | 15.7X-101X | 21X-135X | |
| 物方視場直徑 | 45.8-7.2 | 30.5-4.8 | 22.9-3.6 | 15.3-2.4 | 11.5-1.8 | ||
|
WF20X Φ12MM |
總放 大倍數 |
7X-45X | 10.5X-67.5X | 14X-90X | 21X-135X | 28X-180X | |
| 物方視場直徑 | 34-5.4 | 22.7-3.6 | 17-2.7 | 11.3-1.8 | 8.5-1.4 | ||
|
WF25X Φ10MM |
總放 大倍數 |
8.8X-56.3X | 13X-84.4X | 17.5X-112.5X | 26.3X-169X | 35X-225X | |
| 物方視場直徑 | 28.6-4.4 | 19-2.9 | 14.3-2.2 | 9.5-1.5 | 7.2-1.1 | ||
|
WF30X Φ8MM |
總放 大倍數 |
10.6X-67.6X | 15.8X-117.2X | 21X-135X | 31.4X-202X | 42X-270X | |
| 物方視場直徑 | 22.7-3.6 | 5.3-2.4 | 11.3-1.8 | 7.7-1.2 | 5.6-0.9 | ||
|
WF40X Φ6MM |
總放 大倍數 |
5.6-0.9 | 21X-135X | 28X-180X | 42X-270X | 56X-360X | |
| 物方視場直徑 | |||||||
l 目鏡：WF15X WF20X WF25X WF30X WF30X
l 物鏡： 0.5X 0.75X 1.5X 2X
