影像電子測量儀

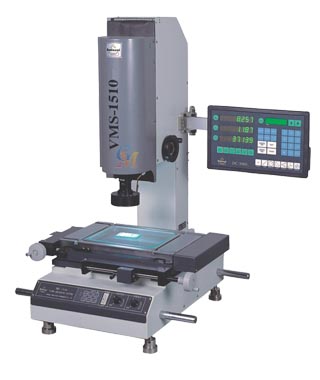

影像電子測量儀 型號：VMS-1510G
用途：
VMS-1510G系列標準型影像電子測量儀用于以二座標測量為目的的一切應用領域，在機械、電子、儀表、塑膠等行業廣泛使用。本系列影像電子測量儀系統是將傳統的顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品.它不但能將所觀察的工件顯示在計算機屏幕上，還能將所觀察的圖像在計算機上很方便地測量圖形的任何幾何圖形（點、線、圓、弧、橢圓、矩形、角度、兩圓心距離兩平行線距離、點到直線距離、垂線長度 等等），快速測量工件的尺寸，自動標注，是一種比較經濟實惠的計量儀器。
產品特點：
1.影像電子測量儀采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統；
2.由二座標工作臺、光柵尺與DC-3000電箱組成數字測量及數據處理系統；
3.影像電子測量儀具有多種數據處理、顯示、輸入,輸出功能,特別是工件擺正功能非常實用；
4.備有RS232界面,與電腦連接后,采用專門測量軟件M2D可對測量圖形進行處理及輸出。
技術規格參數：
| 儀器型號 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G | |
| 工作臺 | 金屬臺尺寸 | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 |
| 玻璃臺尺寸 | 210×160 | 260×160 | 306×196 | 350×280 | 450×350 | |
| 運動行程 | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| 儀器重量 | 100 | 110 | 120 | 140 | 240 | |
|
外型尺寸mm： （長）x（寬）x（高） |
540X560X850 | 760X600X900 | 970X670X940 | |||
| 測量與瞄準系統 | 攝像機：彩色1/3"CCD攝像機 顯示器：17英寸彩色顯示器 | |||||
| 雙焦物鏡倍率(美國NAVITAR)：0.7~4.5X 工作距離：108mm | ||||||
| 視頻總倍率：33~195X 物方視場：8.1~1.3mm | ||||||
| 雙十字線發生器 數顯解析度：0.0005mm | ||||||
| ◆ Z軸調焦升降：150mm X.Y坐標示值誤差≤(3+L/75)μm(L為被測長度單位:mm) | ||||||
| ◆ 照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ | ||||||
| 儀器標準配備及選購件(0.5X附加鏡,2X附加鏡,特殊配備0.5X鏡筒) | 工作距 | ||||
| 儀器配件 | 1X鏡筒(標配) | 0.5鏡筒（選購） | |||
| 雙焦鏡 | 0.7X~4.5X | 0.7X~4.5X | |||
| 附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率(X) | 物方視場 | |
| 0.5X(選) | 16.5X~97.5X | 16.2~2.6 | 8.3X~48.5X | 32.4~5.2 | 189 |
| 標準配備 | 33X~195X | 8.1~1.3 | 16.5X~97.5X | 16.2~2.6 | 108 |
| 2X(選) | 66X~390X | 4~0.7 | 33X~195X | 8.1~1.3 | 38 |
