帶圖像分析自動轉塔數顯維氏硬度計

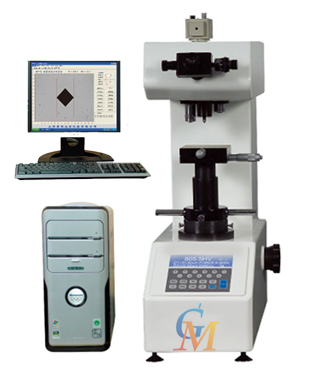

帶圖像分析自動轉塔數顯維氏硬度計 型號：HVS-5ZC
產品簡介：
HVS系列帶圖像分析自動轉塔維氏硬度計，它具有先進的電腦自動測量系統，物鏡與壓頭切換時自動轉塔，試樣打定點，尤其是打滲碳層、氮化層能精確定位，像質清晰，能自動測量壓痕并顯示硬度值，換算出相對應的洛氏硬度值，能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的淬硬層深度的測量和曲線圖等要求，該機直觀性強，測量方便，減少了人為誤差，大大提高了測量精度，避免了使用者的視覺疲勞。可用于測定黑色金屬、硬質合金、有色金屬、表面滲氮層、氮化或非金屬材料的維氏硬度，產品分不同試驗力來滿足各行各業的汽車行業、金屬材料加工行業、科研單位、大專院校、熱處理、軸承、汽車制造、等行業必備的檢測儀器。
技術規格：
| 型號 | HVS-5ZC/LCD | HVS-10ZC/LCD | HVS-30ZC/LCD | HVS-50ZC/LCD | ||||
| 物鏡/壓頭切換 | 自動完成物鏡與壓頭轉塔過程 | |||||||
| 轉塔定位誤差 | 2µm以內 | |||||||
| 試驗力 | N |
2.942,4.903,9.807, 19.61,29.42,49.03 |
4.903,9.807,19.61, 29.42,49.03,98.07 |
9.807,24.52,49.03, 98.07,196.1,294.2 |
9.807,49.03,98.07, 196.1,294.2,490.3 |
|||
| 符號 | 0.3, 0.5,1, 2, 3, 5(kgf) | 0.5,1,2, 3, 5,10 (kgf) | 1,2.5,5,10,20, 30(kgf) | 1,5,10,20,30,50 (kgf) | ||||
| 加荷方式 | 自動加荷,保荷和卸荷 | |||||||
| 保荷時間 | 5-60 sec. 步長5 sec. | |||||||
| 硬度測量范圍 |
5 HV – 3000 HV以上 硬度示值誤差≤3% |
|||||||
| 測量顯微鏡 | 物鏡 | 20x 10x | 10x 5x | |||||
| 目鏡 | 15x（可選配：10X） | |||||||
| 顯示器上倍率 | 約800倍 | 約400倍 | ||||||
| 最小計數單位 | 0.01µm | |||||||
| 最小檢測單位 | 0.05µm | 0.1 µm | ||||||
| 光路切換 | 雙光通道（測量/攝影切換） | |||||||
| 測量讀數方式 | 用MH_VK軟件進行測量，也可用目鏡測量 | |||||||
| 數據輸出 | 圖像分析軟件是通過電腦自動測量圖像分析，對試驗力偏差引起的硬度值誤差進行自動修正，也可目鏡測量，輸出測量數據，可在報告中添加測試點的位置和硬度換算值，采集金相圖像和硬度值梯度曲線圖，提供word和excel格式報告 | |||||||
| 試件最大高度 | 160 mm | |||||||
| 壓頭到機壁距離 | 135 mm | |||||||
| 執行標準(或參照) |
中國國家標準 GB/T 4340 ， 國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734 |
|||||||
| 標準配件，附件 | 物鏡20x,10x (在機上) | 物鏡10x,5x(在機上) | ||||||
| 標準硬度塊HV5 | 標準硬度塊HV5 HV10 | 標準硬度塊一套HV10 HV30 | ||||||
| X-Y工作臺、維氏壓頭 (在機上)、薄片夾緊器、平口鉗、小圓工作臺、小水平儀器、冷光源燈泡、內置打印機、計算機及硬度測試軟件、程序加密鎖、CCD彩色攝像頭及接筒、激光打印機 | ||||||||
| 選購件 | 大圓平面工作臺，萬向式平口鉗，90°、120°V型工作臺，可選配第3個物鏡，金相圖像分析軟件，金相鑲嵌夾具 | |||||||
| 電源 | 220 VAC, 50/60 Hz | |||||||
| 尺寸 | 主機尺寸：540×220×630mm 包裝: 730×510×775 mm | |||||||
| 重量 | 主機：46 Kg 毛重：70 Kg | |||||||
