自動轉塔維氏硬度計

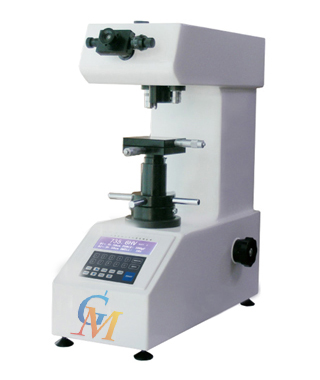

自動轉塔維氏硬度計 型號：HV-5Z
產品簡介：
HV /系列LCD顯示屏幕維氏硬度計是由精密機械，光學系統和先進技術萃合而成的材料硬度測定儀器。其中HV系列機型免除了查表的麻煩，用測微目鏡測得的對角線長度后輸入, 即可在LCD上顯示硬度值；HVS系列機型可以對壓痕測量后直接讀出硬度值、維氏-洛氏轉換，通過內置打印機，可輸出測量數據，最大值，最小值，分散度，平均值和均方差等。
技術規格：
| 型號 | HV-5Z/LCD | HV-10Z/LCD | HV-30Z/LCD | HV-50Z/LCD | |||
| 物鏡/壓頭切換 | 自動完成物鏡與壓頭轉塔過程 | ||||||
| 轉塔定位誤差 | 2µm以內 | ||||||
| 試驗力 | N |
2.942,4.903,9.807, 19.61,29.42,49.03 |
4.903,9.807,19.61, 29.42,49.03,98.07 |
9.807,24.52,49.03, 98.07,196.1,294.2 |
9.807,49.03,98.07, 196.1,294.2,490.3 |
||
| 符號 | 0.3,0.5,1, 2, 3, 5(kgf) | 0.5,1,2, 3,5,10 (kgf) | 1,2.5,5,10,20,30(kgf) | 1,5,10,20,30,50 (kgf) | |||
| 加荷方式 | 自動加荷,保荷和卸荷 | ||||||
| 保荷時間 | 5-60 sec. 步長5 sec. | ||||||
| 硬度測量范圍 |
5 HV – 3000 HV以上above 硬度示值誤差≤3% |
||||||
| 測微目鏡 | 物鏡 | 20x 10x | 10x 5x | ||||
| 目鏡 | 15x（可選配：10X） | ||||||
| 總放大倍率 | 300x 150x | 150x 75x | |||||
| 最小計數單位 | 0.01µm | ||||||
| 最小檢測單位 | 0.05 µm | 0.1µm | |||||
| 光路切換 | 雙光通道（測量/攝影切換） Measurement / Photo switch | ||||||
| 測量讀數方式 |
HV：用測微目鏡取得對角線長度，輸入，即在LCD顯示硬度值。 可打印輸出，RS-232接口 HVS：用目鏡測量，LCD顯示硬度值。 |
||||||
| 數據輸出 |
HVS-：數顯直接顯示 HVS數字顯示試驗力，保荷時間，D1,D2,硬度值，最大最小值，平均值，分散度，標準偏差，HRC,HRA,HRB換算值等。內置打印機提供測試報告，RS-232接口 |
||||||
| 試件最大高度 | 160 mm | ||||||
| 壓頭到機壁距離 | 135 mm | ||||||
| 執行標準(或參照) |
中國國家標準 GB/T 4340 ， 國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734 |
||||||
| 標準配件，附件 | 物鏡20x,10x (在機上) | 物鏡10x, 5x(在機上) | |||||
| 標準硬度塊HV5 | 標準硬度塊HV5 HV10 | 標準硬度塊一套HV10 HV30 | |||||
| 15X測微目鏡、X-Y工作臺、維氏壓頭 (在機上)、薄片夾緊器、平口鉗、小圓工作臺、冷光源燈泡、小水平儀器、內置打印機 | |||||||
| 選購件 | 大圓平面工作臺，萬向式平口鉗，90°、120°V型工作臺，物鏡倍率任選，金相鑲嵌夾具 | ||||||
| 電源 | 220 VAC, 50/60 Hz | ||||||
| 尺寸 | 主機尺寸：540×220×630mm 包裝: 730×510×780mm | ||||||
| 重量 | 主機：46Kg 毛重：70Kg | ||||||
