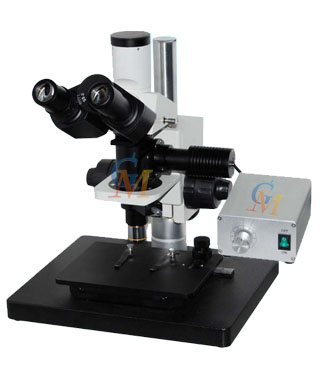

微分干涉顯微鏡
用途：
GMDIC-100微分干涉工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能育嬰計理念，可以方便升級系統，實現偏光觀察，DIC觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。
顯微成像系統簡介：

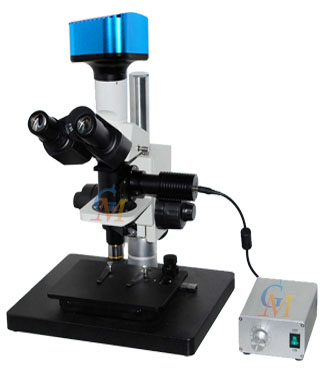

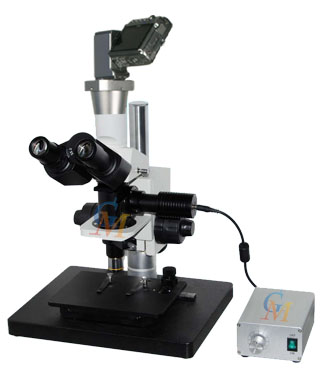

GMDIC-100P電腦型微分干涉相襯金相顯微鏡 GMDIC-100S數碼型微分干涉相襯金相顯微鏡通過配置攝像觀察（CCD接頭、數碼相機接頭、數碼單反相機接頭等）可實現高清晰的數碼攝錄和攝像觀察方式。成像系統將通過光電轉換與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察到清晰明顯的顯微圖像，還能在顯示屏幕上觀察實時動態高清圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
儀器特點：
l 產品采用無限遠光學成像系統，可選擇5X,10X,20X長工作距離平場消色差無應力物鏡，匹配相應的微分干涉插板（DIC插板）進行不同倍率的顯微觀察。
l 照明系統采用高亮度，長工作時間的LED器件，具有結構緊湊，使用安全等特點，特別適合在線檢測的環境要求。
l 采用立柱式高度調整方式，觀察樣品的厚度范圍更大。

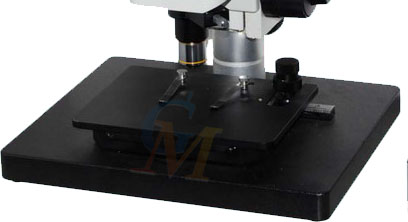

機械式載物臺：
底座外形尺寸：300mm*25mm雙層機械移動載物臺外形尺寸：180mm*145mm,移動范圍：35mm*30mm

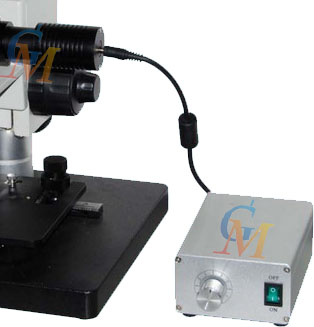

照明系統：
采用高亮度白光LED燈同軸照明，亮度可調。外置寬電壓電源適配器，輸入電壓85V～265V,50/60Hz。照明系統中，設置了可360度旋轉的起偏振器。
觀察系統：
可選擇進行雙目或攝影觀察，雙目鏡筒30度傾斜，可適配10X,15X,20X平場目鏡，攝影輸出端口可適配0.5X,1X攝影適配鏡。

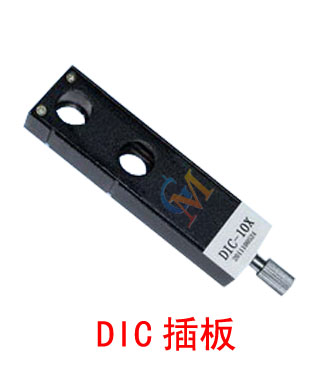

微分干涉組件：
微分干涉組件插板(DIC插板)與相適配物鏡校正好干涉平面高度，不需要特別調整，方便用戶使用干涉色的變化可通精密絲桿的旋轉調節而改變。
標準配置:
l 平場目鏡：10X/視場數Ф18mm
l 目鏡接口直徑：Ф23.2mm
l 齊焦距離：10mm
l 無應力平場消色差物鏡：PL 10X/0.25工作距離：20.2mm
l 總放大倍數：100倍
l 機械筒長：無限遠（∞）
l 物鏡共軛距離：無限遠(∞)
l 調焦機構：粗微動同軸調焦，帶粗動手輪檢緊度調整裝置。
l 微動格值：2um
l 載物臺：雙層機械式載物臺
l 載物臺外形尺寸：180mm*145mm
l 移動范圍:橫向35mm，縱向30mm
l 觀察樣品的最大厚度：130mm
l 微分干涉插板：10X微分干涉插板（DIC插板）與物鏡相匹配，可水平調節。
l 光源：采用高亮白光LED燈同軸照明，亮度可調
l 電源：交流電壓85V～265V 50/60Hz
l 保險絲管規格：250V 3.0A
GMDIC-100微分干涉顯微鏡選配件：
l 無應力平場消色差物鏡PL 5X/0.10 工作距離：18.2mm
l 無應力平場消色差物鏡PL 20X/0.40 工作距離：8.0mm
l 平場目鏡:15X(視場數Ф11mm); 20X(視場數Ф11mm)
l 微分干涉插板:與5X,20X物鏡相匹配的DIC插板
l 二維圖像測顯軟件GM-2000M
l 金相分析軟件GM-JX2000
