大平臺視頻顯微鏡

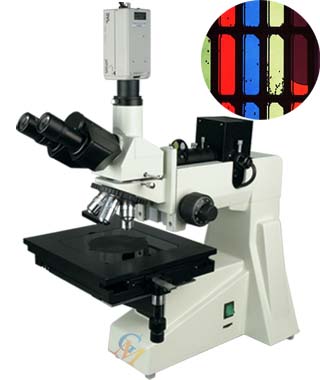

大平臺視頻顯微鏡 型號：GVM-90
用途：
GVM-90 高倍大平臺視頻顯微鏡適用于大工件不透明物體進行顯微觀察。GVM-90 高倍大平臺視頻顯微鏡配置配置大移動范圍的機械式載物臺、落射照明器 、長距平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時還配有內置偏光觀察裝置。本儀器可用于鑒別和分析各種金屬和合金材料及非金屬物質的組織結構，廣泛應用于電子、化工和儀器儀表行業觀察不透明的物質。如金屬太陽能板、集成電路、電子芯片、電路板、大液晶板及其它非金屬材料，對一些表面狀況進行研究分析的工作等。GVM-90 高倍大平臺視頻顯微鏡系大專院校，精密工程學，科研機構，工廠等的理想儀器。GVM-90 高倍大平臺視頻顯微鏡視頻顯微鏡將實現實時動態的實物在計算機上直接觀察圖像。并可以將圖片進行保存、打印、編緝。
成像系統簡介：
GVM-90高倍大平臺視頻顯微鏡是將精銳的光學顯微鏡技術，通過先進的光電轉換技術與尖端的計算機成像技術完美地結合在一起而開發研制成功的一項高科技產品。不僅可以通過目鏡作顯微觀察，還能在計算機(電視機)顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。從而，實現了人機器視覺的轉變和定性檢查到定量檢查的轉變，大大的提高了我們的工作效率,克服了人為檢測的不確定性。
儀器優點：
性能特點
▲ 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 配置大移動范圍的載物臺，能快速和慢速移動。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。
▲ 6V 20W鹵素燈,亮度可調。
▲ 三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
技術參數：
| 大視野平場目鏡 | 放大倍數(X) | 視場(mm) | ||
| WF10X | Φ18 | |||
| 長距平場消色差物鏡(無蓋玻片) | 放大倍數（X） | 數值孔徑（NA） | 工作距離（mm） | |
| PL 5X | 0.12 | 18.3 | ||
| PL L10X | 0.25 | 8.9 | ||
| PL L20X | 0.40 | 8.7 | ||
| PL L40X | 0.60 | 3.7 | ||
| PL L80X | 0.80 | 0.96 | ||
| 光學放大倍數 | 50X 100X 200X 400X 800X | |||
| 系統參考放大倍數 | 50X-3000X | |||
| 目鏡筒 | 三目鏡, 瞳距調節范圍：53-75mm；單視度可調 | |||
| 照明系統 | 落射照明器，6V/20W鹵素燈，220V（50Hz）亮度可調具 | |||
| 偏光裝置 | 三目頭內置檢偏振， 可插入式起偏振片,垂直照明裝置， | |||
| 調焦機構 | 粗微動同軸調焦,粗動松緊可調,帶鎖緊和限位裝置 微動格值:0.002mm。 | |||
| 轉換器 | 五孔 外向式滾珠內定位 | |||
| 濾色片組 | 黃色、藍色、綠色、磨砂玻璃 | |||
| 載物臺尺寸 | 三層機械移動式，尺寸: 250mmX230mm | |||
| 載物臺移動范圍 | X方向：154mm ； Y方向154mm | |||
1. 大視野目鏡：WF16X(Φ11mm)
2. 大視野目鏡：WF20X (Φ10mm)
3. 分劃目鏡：WF10X/Φ18mm（0.1mm/格）
4. 長距平場消色差物鏡(無蓋玻片) PL L50X/0.70
5. 長距平場消色差物鏡(無蓋玻片) PL L60X/0.75（彈簧）
6. 長距平場消色差物鏡(無蓋玻片) PL L100X/0.85(彈簧)
7. 大載物臺（配快速移動）：尺寸:280mmX270mm 移動范圍:204mmX204mm
8. 二維圖像測量軟件GM-2000M
9. 0.5倍 CCD適配鏡
