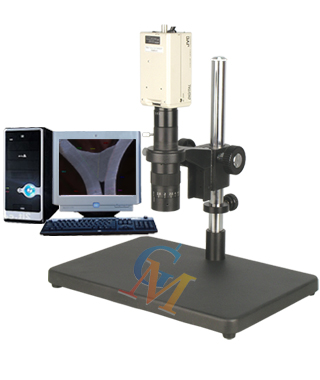

焊接熔深測量顯微鏡
用途：
GRM-100熔深測量顯微鏡使用范圍相當廣泛主要用于對焊接熔深檢測及數據分析用， 它觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離，對同一物體可實現連續放大倍率觀看,可能直接電視機或電腦上觀察實物圖像。
GRM-100熔深測量顯微鏡性能可靠，操作簡單，使用方便，且外形美觀，不僅可作熔焊熔深觀察分析用，GRM-100焊接熔深測量顯微鏡具有 很高的分辨率及大視場范圍的清晰度，因此廣泛用于紡織制品，金屬制品，化工化學，塑料制品，電子制造，機械制造，醫藥制造，農林牧漁，食品加工，印刷工業，高等院校，考古研究等眾多領域。
成像系統簡介：
GRM-100熔深測量顯微鏡是將精銳的光學顯微鏡技術、通過先進的光電轉換技術與計算機（電視機）完美地結合在一起而開發研制成功的一項高科技產品。在計算機顯示屏幕上觀察測量實際熔深尺寸及實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
技術參數：
1. 可能直接電視機或電腦上觀察實物圖像。
2. 物鏡連續變倍0.7-4.5X
3. 變倍比6.4：1
4. 標準工作距離100mm
5. 適配鏡：0.5X
6. 主鏡體和托架配合尺寸φ39.6mm和φ50mm
7. 調焦手輪松緊可調，調焦范圍63mm和50mm
8. 主標直徑：φ25mm，高度323/270mm
9. 總放大倍數 ：7X—450X (以21寸電視機，2X倍的大物鏡為例)
10. 光 源：56顆粒LED環形燈，亮度可調
11. 圖像捕捉：從顯微視頻捕捉卡上捕捉圖像，用于測量，保存。
12. 打開文件：打開已存在的圖像文件用于測量，支持BMP圖像格式和JPG格式。
13. 定標：確定圖像尺寸與真實尺寸的比例，一般在圖像測量之前。
14. 定標分X，Y兩個方向：水平方向和垂直方向。只有兩個方向都定標之后，標尺才能最后確保所測量數據為實際尺寸。
15. 基本信息與管理：在標尺信息與管理中，可以保存當前標尺，清空當前標尺。選用和刪除已保存的標尺。
16. 保存圖像：可以將當前的結果保存到圖像文件。
17. 打印圖像：可以將當前的結果進行打印。
18. 圖形基本操作功能:畫圖，連續畫圖，修改圖形大小，數值化修改圖形參數，移動，刪除，標注，預置圖形，構造圖形。
19. 鎖定圖像：鎖定圖像，以不使鼠標的異常移動改變現有圖形。
20. 圖像對比：可以打開或捕獲兩幅圖像，進行人工對比。
21. 動態圖像對比：可以打開或捕獲一幅圖像，和現在的捕獲圖像畫面進行人工對比。
22. 全部圖形屬性：可以查看當前畫面上全部圖形的屬性，另外還可以把其導出保存為Excel文件。
23. 定倍打�。喝绻讯�，則系統跟據定標結果計算得到實際放大倍數，然后跟據用戶設定的倍數對圖像進行相應的放大或縮小。
24. 基本無素圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。
25. 各種圖形位置關系：兩點距離、點到直線距離、兩線角度、兩圓關系。
26. 元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。
27. 圖形預置：點、線、矩形、圓、橢圓、圓弧。
28. 圖形處理：圖形大小改變、圖形位置移動、圖形數值化修改。
29. 圖像處理：圖像捕捉、圖像文件打開、圖像文件保存(BMP、JPG)、圖像打印
30. 1/2.5英寸(4:3) CMOS,500萬像素高動態范圍傳感器
31. 實時觀測,圖像拍攝和處理,錄像及測量
32. 拍照分辨率（可選）：2592x1944/1920x1080/1280x720/640x480
33. 錄像分辨率：720P/15fps
34. 成像范圍：5.70mm(H) x 4.28mm(V)
35. 有效像素：2592H x 1944V
36. 像素尺寸：2.2 umx 2.2µm
37. 數字位深：12-bit
38. 信噪比：38.1dB
39. 動態范圍：70.1 dB
40. 工作溫度：-10度~+50度
41. 曝光模式：自動/手動
42. 白平衡模式：自動/手動
43. 圖像還原真實,高靈敏,低噪點
44. 高速USB 2.0 數據傳輸
45. 兩種圖像數據格式可選，分別滿足高分辨率及高速率使用。
46. 配測量軟件可用于圖像采集和分析
47. 提供SDK開發包(DIRCTSHOW）
48. 國際標準C接口，可輕松安裝于顯微鏡系統的三目鏡頭和目鏡筒上
49. 操作系統：Windows XP/Vista/Win7（32位和64位）
成像系統配套件：
熔深測量顯微鏡(GRM-100)型：
1、熔深顯微鏡 2、適配鏡 3、攝像器(CCD) 4、熔深測量軟件 5、計算機（選配）
系統參考放大倍數：
熔深測量顯微鏡(GRM-100)：7X-350X(以21寸電視機，2X的大物鏡為例)
儀器選配件：
l 二維工作臺
l 光纖冷光源（亮度可調）
l LED燈（環形燈，亮度可調）
l 物鏡：0.3X 0.5X 0.75X 1.5X 2X
