金相透反射顯微鏡

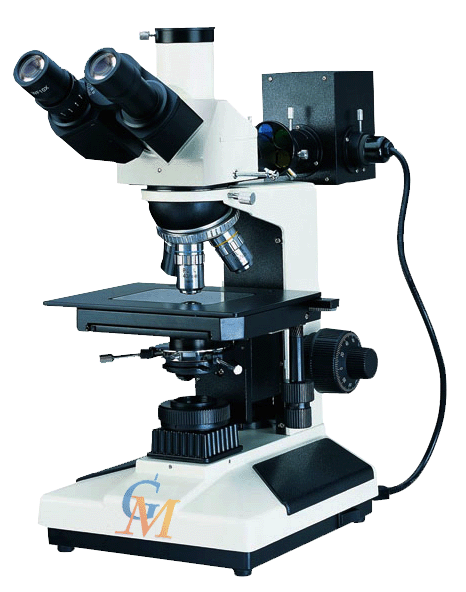

金相透反射顯微鏡 型號：GMM-550
用途：
GMM-550 系列正置透反射金相顯微鏡適用于對透明與不透明，或者半透明的物體進行顯微觀察。本系列透反射金相顯微鏡配置落射照明與透射照明系統 、長距平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時還配有內置偏光觀察裝置。GMM-550系列金相顯微鏡可用于鑒別和分析各種金屬和合金材料及非金屬物質的組織結構，廣泛應用于電子，冶金、化工和儀器儀表行業觀察不透明的物質。如金屬太陽能板、集成電路、電子芯片、電路板、液晶板、鍍涂層，薄膜、粉末及其它非金屬材料，對一些表面狀況進行研究分析的工作等。GMM-550系列正置透反射金相顯微鏡系大專院校，科研機構，工廠等的理想儀器。
成像系統簡介：

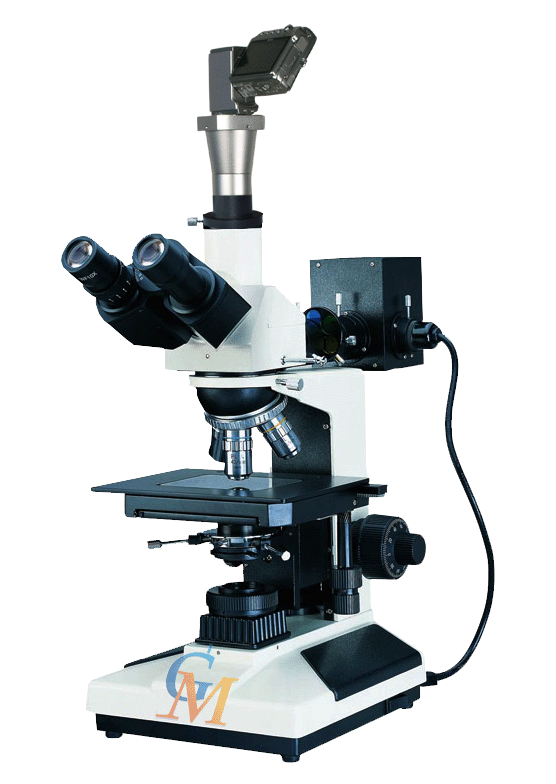

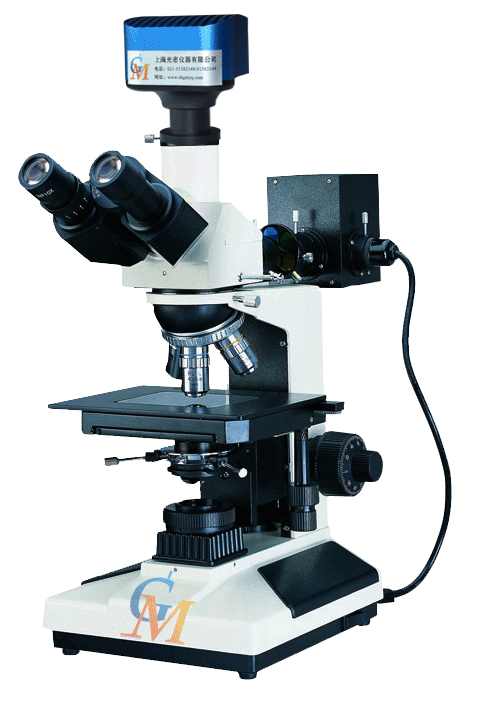

GMM-550P透反射電腦型金相顯微鏡GMM-550S透反射數碼型金相顯微鏡成像系統將通過光電轉換與計算機，數碼相機以及電視機等設備結合在一起，不僅可以在目鏡上觀察，還能在顯示屏幕上觀察實時動態圖像，還可在計算機，數碼相機上將所需要的圖片進行編輯、保存和打印。
性能特點：
- 配置大視野目鏡和長距平場消色差物鏡，視場大而清晰。
- 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
- 配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察
- 三目鏡筒,可自由切換正常觀察，可進行100%透光攝影
- 防霉：特有的防霉系統
| 大視野目鏡 | 放大倍數(X) | 視場 | ||
| WF10X | Φ18 | |||
| WF20X | Φ11 | |||
| 分劃10X(格值0.1mm) | Φ18 | |||
|
長距平場消色差物鏡 (無蓋玻片) |
放大倍數（X） | 數值孔徑（NA） | 工作距離 | |
| PL 5X | 0.12 | 18.3 | ||
| PL L10X | 0.25 | 8.9 | ||
| PL L20X | 0.45 | 4.5 | ||
| PL L40X | 0.60 | 3.7 | ||
| PL L60X | 0.85 | 0.26 | ||
| PL L100X(油) | 1.25 | 0.44 | ||
| 光學放大倍數 | 50X 100X 200X 400X 600X 800X 1000X 1200X 2000X | |||
| 系統參考放大倍數 | 50X-3000X | |||
| 目鏡筒 | 三目鏡,傾斜30˚瞳距調節范圍：53-75mm | |||
| 落射照明系統 | 落射照明器帶視場光欄、孔徑光欄、起偏振片，，6V/20W鹵素燈，220V（50Hz）亮度可調 | |||
| 透射照明系統 | 阿貝聚光鏡 NA.1.25 可上下升降 | |||
| 藍濾色片和磨砂玻璃 | ||||
| 集光器， 鹵素燈適用 | ||||
| 220V（50Hz） 6V 20W 鹵素燈,亮度可調 | ||||
| 偏光裝置 | 三目頭可進行切換內置檢偏振， 可插入式起偏振片,垂直照明裝置， | |||
| 調焦機構 | 粗微動同軸調焦,粗動松緊可調,帶鎖緊和限位裝置 微動格值:0.002mm, | |||
| 轉換器 | 內向式四孔滾珠內定位 | |||
| 濾色片組 | 黃色、藍色、綠色、磨砂玻璃 | |||
| 載物臺 | 雙層機械移動式載物臺185mmX140mm | |||
| 載物臺移動范圍 | 75mm X50mm | |||
- 目鏡：12.5X
- 物鏡： 50X 80X
- 金相分析軟件：GM—JX2000
- 金相圖像測量軟件：GM—2000M
