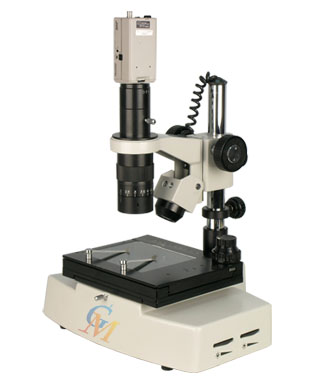

單筒檢測顯微鏡
用途：
GDM-220型檢測顯微鏡在觀察物體時能產生正立的三維空間影像。立體感強，成像清晰和寬闊，又具有長工作距離，并是適用范圍非常廣泛的常規顯微鏡。 它操作方便、直觀、檢定效率高,適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等,它將實物的圖像放大后顯示在計算機的屏幕上，可以將圖片保存，放大，打印。配測量軟件可以測量各種數據。
成像系統簡介：
GDM-220型電腦型檢測顯微鏡是將精銳的光學顯微鏡技術、 先進的光電轉換技術、普通的電視機完美地結合在一起而開發研制成功的一項高科技產品。從而，我們可以對微觀領域的研究從傳統的普通的雙眼觀察到通過顯示器上再現，從而提高了工作效率。
技術參數：
可以直接電視機或電腦上觀察實物圖像。
物鏡變倍范圍 ： 0.7--4.5X
變 倍 比 ： 6.5：1
光源：上下鹵素?zé)?br />
移動工作距離 ： 200mm
機械載物臺移動范圍 75x55mm
總放大倍數 ： 7—450X (以21寸電視機，2X倍的大物鏡為例)
成像系統配套件：
電腦型檢測顯微鏡(GDM-220)： 1、直筒體視顯微鏡 2、適配鏡 3、攝像器(CCD)
4、圖像采集卡 5.計算機
系統參考放大倍數：
電腦型檢測顯微鏡(GDM-220): 7X-320X (以17寸顯示器，2X倍的大物鏡為例)
儀器選配件：1.物鏡:0.3X 0.5X 0.75X 1.5X 2X 2.二維測量軟件（GM-2000M）
