數顯大型工具顯微鏡

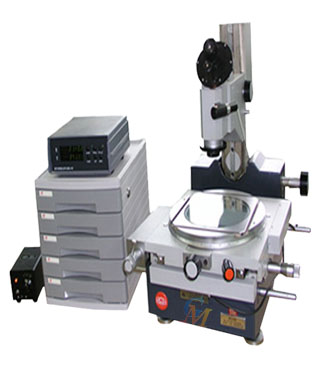

數顯大型工具顯微鏡 型號：JX14A
儀器用途
JX14A 數顯型工具顯微鏡在機器制造廠、科學研究機關及高等院校的計量部門或車間檢查站廣泛就應用。數顯型工具顯微鏡采用光柵尺作為長度測量傳感器，長度值采用數字顯示，具有較高的測量精度和操作效率。其典型測量對象有：
1、測量各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀。
2、測量外螺紋(塞規、絲杠和蝸桿等)的中徑、大徑、小徑、螺距、
牙型半角
3、測量齒輪滾刀的導程、齒形和牙型角。
4、測量鉆模或孔板上孔的位置度，鍵槽的對稱度等形位誤差，
儀器帶有光學定位器、頂針架、雙象目鏡、輪廓目鏡等多種附
件�？墒鼓眯膽�(yīng)手地完成各種復雜的測量工作。
儀器特點
1、 主顯微鏡配有多種目鏡和物鏡，視場寬，成像清晰
2、 采用光電數顯技術，精密光柵尺作為測量元件，測量長度以數字顯示，直觀，方便
3、 主顯微鏡可左右偏擺，適用于螺旋狀零件的測量
4、 透、反射照明，內、外輪廓均可測量
5、 附件多，使用面廣技術規格：
技術參數：
1. 放大倍數：
| 物鏡放大倍率 | 總放大倍數 | 工作距離 | 視場直徑 |
| 1X | 10X | ≈79mm | ≈20mm |
| 2X | 30X | ≈69mm | ≈6.7mm |
| 3X | 50X | ≈49mm | ≈4mm |
測量精度：0.001mm
X、Y坐標示值準確度：（2+L/50）μm 其中L—被測長度，單位為mm
顯微鏡立柱傾斜范圍：±15°
顯微鏡立柱傾斜分度值：30′
圓工作臺角度分度值： 3′
3.光學定位器的主要技術參數：
最小探測孔徑 φ5mm 最大探測深度 15mm 測量力 0.1N
定位穩定性 0.001mm 測頭直徑的檢定極限誤差 0.0005mm
3.測量范圍：
坐標測量行程X向：150 Y向：75
顯微鏡立柱傾斜分度值：30′
圓工作臺直徑 280
顯微鏡懸臂伸出長度：180
頂針架夾持直徑和長度：φ70mm 長190mm
顯微鏡立柱側向傾斜范圍：≈±12°
4.外形尺寸：寬 720mm 長 420mm 高 600mm
5.重 量：儀器重量 100KG
