精密粗糙度儀

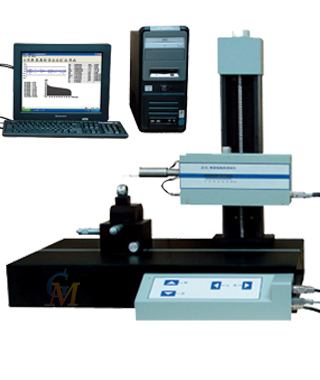

精密粗糙度儀 型號：JB-4C
產品簡介：
JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。JB-4C精密粗糙度儀使用方便，測量精度高重復性穩定。JB-4C精密粗糙度儀配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達4000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械加工、精密刀具模具、科研單位、大專院校等各大行業中廣泛使用。JB-4C精密粗糙度儀符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求。
技術規格：
| 型號 | JB-4C |
| 粗糙度測量 | |
| 測試參數 | Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲線等 |
| 粗糙度輪廓圖形放大倍率 | 10-500000自動調整 |
| 粗糙度測量范圍 | Ra 0.01 – 10 µm以上 |
| 取樣長度 | L: 0.08 ,0.25, 0.8, 2.5 mm |
| 評定長度 | Ln: 1L, 2L, 3L, 4L, 5L Selectable |
| 儀器評定取樣 | 4000點 |
| 分辨率 | 0.001 µm |
| 示值誤差 | ± (5 %+4nm) |
| 測量重復性 | ± 3 % |
| 測量工件最大高度 | 300mm |
| 傳感器可測 | 平面、斜面、內孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度 |
| 天然金剛石觸針 |
標準型, 高度8mm 小孔型, 4mm 觸針半徑：2µm, 測力: 4 mN 頂尖角度：60度 |
| 驅動箱的滑行速度 | 2mm/sec |
| 驅動箱升降形式 | 自動升降 Auto |
| 移動速度 | 0.5 mm/sec |
| 線性區 | 垂向640 um |
| 臺階和Pt測量范圍 | 100 µm |
| 軸向測量范圍 | 60 mm |
| 輪廓圖形 | 直接輪廓，濾波輪廓 |
| 濾波器 | ISO 2CR濾波器ISO 2CR Filters |
| 小孔測量范圍 | ≥ Ø5 mm |
| X-Y工作臺 |
旋轉角度Rotation ±10˚ X-Y移動范圍15 mm |
| 軸承內外圈尺寸 |
內圈最大外徑280mm 厚度160mm 外圈最小孔徑12mm |
| 打印紙規格 | A4紙 |
| 操作系統 | WinXP |
| 標準配件，附件 | 粗糙度儀主機，支柱及大理石底座，控制器，驅動裝置， 傳感器，X-Y工作臺， V型塊，標準型觸針，小孔型觸針 ，粗糙度樣板 ，計算機打印機，使用說明書 |
| 儀器電源 | 220 VAC ±10%, 50Hz |
| 大理石工作臺尺寸 | 630×400×100mm 重量：100Kg |
| 儀器毛重 | 150 kg |
